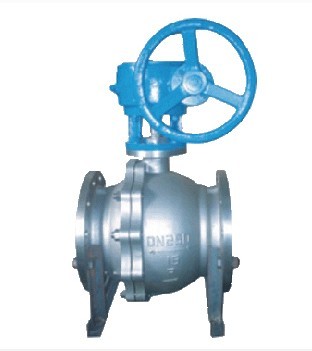

| 不锈钢蜗轮球阀Q41F(Q341F)-16P(R)详细介绍 |
订购该产品 |
【性能规范】
| 型号 |
公称压力PN
(Mpa) |
试验压力(Mpa) |
适用温度
(℃) |
适用介质 |
| 壳体 |
液体密封 |
气体密封 |
| |
1.6 |
2.4 |
1.76 |
0.6 |
≤150 |
|
| Q41F-16P,Q341F-16P |
弱腐蚀性介质 |
| Q41F-16R,Q341F-16R |
腐蚀性介质 |
【主要零件材料】
| 型号 |
零件名称 |
| 阀体 |
球体、阀杆 |
密封圈 |
填料 |
| |
|
|
增强聚四氟乙烯 |
聚四氟乙烯 |
| Q41F-16P,Q341F-16P |
铬镍钛不锈钢铸铁 |
铬镍钛不锈钢 |
| Q41F-16R,Q341F-16R |
铬镍钼钛不锈钢铸铁 |
铬镍钼钛不锈钢 |
| 型号：Q41F型-16 |
公称通径DN
(mm) |
尺寸(mm) |
重量
(kg) |
| L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H |
L0 |
| 15 |
130 |
95 |
65 |
45 |
2 |
14 |
4--14 |
78 |
140 |
3 |
| 20 |
140 |
105 |
75 |
55 |
2 |
14 |
4--14 |
84 |
160 |
4 |
| 25 |
150 |
115 |
85 |
65 |
2 |
14 |
4--14 |
95 |
180 |
6 |
| 32 |
165 |
135 |
100 |
78 |
2 |
16 |
4--18 |
150 |
250 |
9 |
| 40 |
180 |
145 |
110 |
85 |
3 |
16 |
4--18 |
150 |
300 |
11 |
| 50 |
200 |
160 |
125 |
100 |
3 |
16 |
4-18 |
190 |
350 |
15 |
| 65 |
220 |
180 |
145 |
120 |
3 |
18 |
4--18 |
195 |
350 |
19 |
| 80 |
250 |
195 |
160 |
135 |
3 |
20 |
8-18 |
215 |
400 |
27 |
| 100 |
280 |
215 |
180 |
155 |
3 |
20 |
8-18 |
250 |
500 |
38 |
| 125 |
320 |
245 |
210 |
185 |
3 |
22 |
8-18 |
285 |
600 |
58 |
| 150 |
360 |
280 |
240 |
210 |
3 |
24 |
8-23 |
370 |
800 |
81 |
| 200 |
400 |
335 |
295 |
265 |
3 |
36 |
8-23 |
370 |
800 |
95 |
| 型号：Q341F型不锈钢阀门 |
| 80 |
250 |
195 |
160 |
135 |
3 |
20 |
8-18 |
460 |
- |
55 |
| 100 |
280 |
215 |
180 |
160 |
3 |
20 |
8-18 |
490 |
- |
70 |
| 125 |
320 |
245 |
210 |
185 |
3 |
22 |
8-18 |
535 |
- |
86 |
| 150 |
360 |
280 |
240 |
210 |
3 |
24 |
8-23 |
570 |
- |
115 |
| 200 |
400 |
335 |
295 |
265 |
3 |
26 |
8-23 |
630 |
- |
227 | |
|
|
