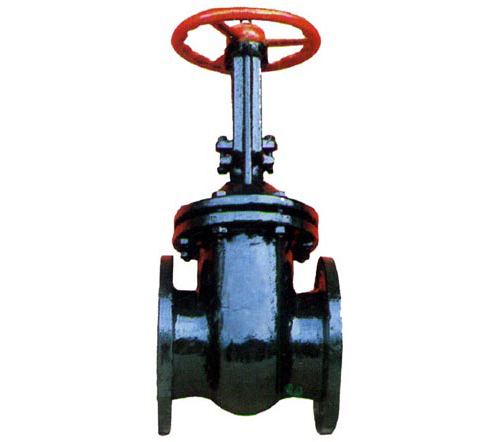

| 铁制闸阀详细介绍 |
订购该产品 |
本阀门分别适于公称压力PN1.6，2.5MP2，工作温度≤350℃的水、蒸汽、油品等非腐蚀性介质管路上，作启闭用。
主要零件材
|
零 件 名 称 |
材 料 |
|
Z41H-1.6C |
|
Z41H-2.5 |
|
阀体、阀盖 |
铸 钢 |
|
阀 杆 |
不 锈 钢 |
|
闸 门 |
不 锈 钢 |
|
阀 杆 螺 母 |
铝 青 铜 |
|
垫 片 |
橡胶石棉板 |
|
填 料 |
石墨石棉绳 |
主要性能规范
|
型 号 |
Z41H-1.6℃ |
Z41H-2.5 |
|
公称压力PN（MPa） |
1.6 |
2.5 |
|
试验压力PS （MPa） |
密 封 |
1.6 |
2.5 |
|
强 度 |
2.4 |
3.8 |
|
工作压力MPa |
|
1.6 |
2.5 |
|
|
1.2 |
1.8 |
|
适用介质 |
水、蒸汽、油品 |
水、蒸汽、油品 |
|
工作温度（℃） |
≤350 |
≤350 |
Z41H-1.6C主要外形尺寸，连接尺寸及重量
|
公称通径 DN(mm) |
尺 寸 (mm) |
重量（㎏） |
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
D3 |
H |
H1 |
D0 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
180 |
358 |
438 |
240 |
29 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4-18 |
190 |
373 |
452 |
240 |
33 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
220 |
435 |
530 |
280 |
46 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
260 |
500 |
620 |
320 |
63 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
295 |
614 |
756 |
360 |
108 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
335 |
674 |
845 |
360 |
134 |
|
200 |
400 |
335 |
295 |
265 |
26 |
8-23 |
400 |
818 |
1041 |
400 |
192 |
Z41H-2.5主要外形尺寸，连接尺寸及重量
|
公称通径 DN(mm) |
尺 寸 (mm) |
重量（㎏） |
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
D3 |
H |
H1 |
D0 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-18 |
180 |
358 |
438 |
240 |
28 |
|
65 |
265 |
180 |
145 |
120 |
22 |
8-18 |
190 |
373 |
452 |
240 |
33 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
220 |
435 |
530 |
280 |
46 |
|
100 |
300 |
230 |
180 |
160 |
24 |
8-23 |
260 |
501 |
620 |
320 |
64 |
|
125 |
325 |
270 |
210 |
188 |
28 |
8-25 |
295 |
614 |
756 |
360 |
105 |
|
150 |
350 |
300 |
240 |
218 |
30 |
8-25 |
335 |
674 |
845 |
360 |
134 |
|
200 |
400 |
360 |
295 |
278 |
34 |
12-25 |
400 |
818 |
1041 |
400 |
213 | |
|
|
