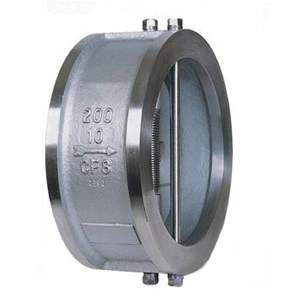

H76H对夹蝶式止回阀详细介绍 |
订购该产品 |
H76H对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
主要技术参数
公称通径 |
DN(mm) |
50~1200 |
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
适用温度 |
橡胶密封面(X)-20℃~120℃ 合金钢密封面(H)主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃ |
主要零件材料
名称 |
材料 |
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
密封圈 |
橡胶、不锈钢、合金钢 |
弹簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL | |
|
|
