| HH47X蝶式缓冲止回阀详细介绍 |
订购该产品 |

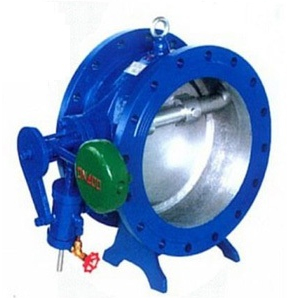

H47X、H47H、HH47X、HH47H、H47X、HDH47X 型蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点是工业用水和城市排污的最佳产品。
主要零件材料
|
零件名称 |
阀体 |
蝶 板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁
碳钢 |
灰铸铁、铸钢、球墨铸铁 |
丁腈耐油橡胶、
氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |
主要技术参数
|
型号 |
公称压力
PN(MPa) |
试验压力Ps(MPa) |
工作压力
P(MPa) |
介质温度
(℃) |
适用介质 |
|
壳体 |
密封 |
|
H47X、H47H、H47X、
H47H、H47X、HD47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品
海水、污水 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|
2.5 |
3.75 |
2.75 |
2.5 |
主要外形尺寸
|
公称通径
DN(mm) |
尺 寸(mm) |
|
L |
H |
B1 |
B2 |
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 | |
|
|
