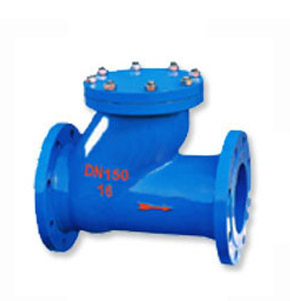

HQ41X滚球式球形止回阀详细介绍 订购该产品
HQ41X滚球式球形止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~80℃。
主要技术参数

型号
公称压力(MPa)
试验压力PS(MPa)
工作温度(℃ )
壳体
密封
HQ41X-10/16
1.0
1.5
1.1
≤80
1.6
2.4
1.76

主要零件材料
零 件 名 称
材 质
阀体、阀盖
球铁、铸钢
球架、档板
球铁、铸钢
球 体
碳钢包橡胶

公称通径
50
65
80
100
125
150
200
250
300
350
L(mm)
216
241
293
305
381
403
495
622
698
787
H(mm)
185
210
245
280
335
400
495
600
715
800
连接尺寸
PN1.0MPa按GB4216.4-84;PN1.6按GB4216.5-84 标准
