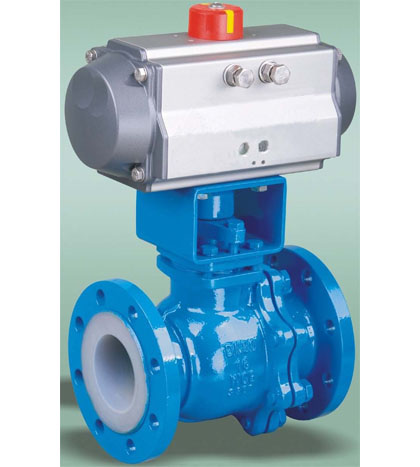

Q641F46气动衬氟球阀详细介绍 订购该产品

Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成,阀门采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。该衬氟阀门可作开关或调节之用,耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供最大的流量,并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

■ 主要技术参数

● 阀体及内件

阀体形式 两段式铸造阀体(内衬四氟)
公称通径 DN15~DN400
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB、JB、HG、JIS、ANSI、DIN
连接形式 法兰式
压盖型式 螺栓压紧式
适用温度 -40~+180℃
球体形式 "O"型全衬氟球体
流量特性 近似快开特性
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 执行机构

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注:如需详细执行器参数,请进入气动执行器页面进行查阅。

■ 主要零件材料

阀体 铸铁、铸钢、不锈钢
阀芯 不锈钢+聚四氟依稀(F46)
阀座 聚四氟依稀(F46)
阀杆 2Cr13
填料 柔性石墨、聚四氟依稀
支架 铸铁、铸钢、不锈钢
联轴器 25、35、45
