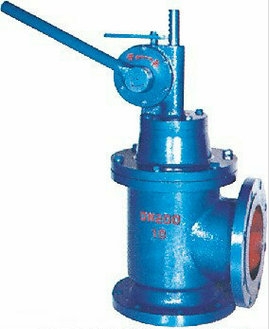

手动排泥阀概述：
SD44X型手动排泥阀主要安装于各类水池外，排除水池底部的泥沙用污水。SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
【手动排泥阀工作原理】
SD44X手动型是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。
【手动排泥阀外形尺寸、法兰连接尺寸】
|
公称通径DN（mm）|尺寸（mm）|型号 |
手动型SD44X-1.0 |
|
H |
L1 |
L2 |
D |
D1 |
z-фd |
|
150 |
670 |
175 |
145 |
280 |
240 |
8-23 |
|
200 |
760 |
225 |
185 |
335 |
295 |
8-23 |
【手动排泥阀技术参数】
|
公称压力 |
适用温度 |
手动型适用介质 |
阀标材料 |
阀瓣材料 |
阀体齿轮材料 |
|
PN1.0MPa |
常温 |
水、污水、泥沙 |
不锈钢 |
衬胶板NBR |
HT200 | |
